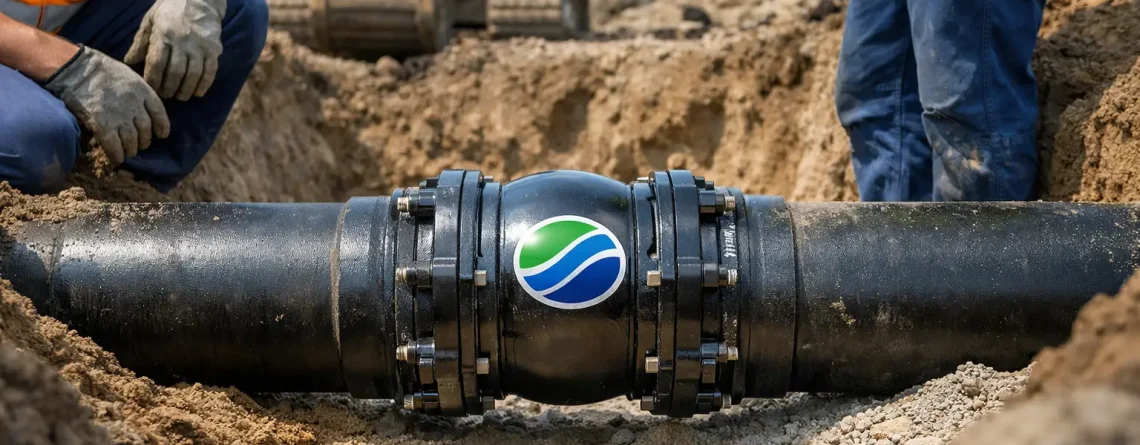

Quando usar junta travada enterrada em redes

Uma mudança de direção em uma adutora enterrada pode gerar esforços axiais capazes de deslocar conexões, abrir juntas e comprometer a integridade do trecho. É nesse contexto que surge a pergunta: quando usar junta travada enterrada? A resposta não depende apenas do diâmetro da tubulação ou da pressão nominal. Ela exige avaliar a geometria da linha, os transitórios hidráulicos, a capacidade de contenção do solo, o método construtivo e a necessidade de manter a tubulação estável ao longo da vida útil do sistema.

Em redes industriais de água bruta, água de processo, combate a incêndio, emissários e adutoras, a junta travada é uma solução para transmitir esforços longitudinais entre tubos e conexões. Quando corretamente especificada, ela transforma um conjunto de elementos independentes em um trecho capaz de resistir aos empuxos sem depender exclusivamente de blocos de ancoragem em concreto.

O que caracteriza uma junta travada enterrada

A junta travada é um sistema de união que, além de garantir estanqueidade, limita ou impede o deslocamento axial entre os componentes da tubulação. Em aplicações de ferro fundido dúctil, esse travamento pode ocorrer por mecanismos próprios da junta, elementos de retenção, anéis, garras ou soluções compatíveis com a ponta e a bolsa dos tubos e conexões.

Seu papel principal não é substituir automaticamente todas as juntas elásticas de uma rede. A junta elástica convencional continua sendo adequada em trechos retos e em condições nas quais não há esforços longitudinais relevantes ou em que esses esforços são absorvidos por soluções externas projetadas para isso. A junta travada entra quando a linha precisa transferir cargas axiais de forma controlada.

No ambiente enterrado, o solo participa do sistema estrutural. O atrito lateral ao longo do tubo, a compactação do reaterro e a resistência do terreno ajudam a conter os esforços. Porém, essa contribuição precisa ser considerada com critério. Solo saturado, material de reaterro pouco compactado, valas com interferências ou trechos sujeitos a movimentação podem reduzir significativamente a contenção disponível.

Quando usar junta travada enterrada

A aplicação mais comum ocorre em pontos de mudança de direção ou de seção da linha. Curvas, tês, reduções, cruzetas, tampões e derivações criam forças de empuxo decorrentes da pressão interna. Sem uma contenção adequada, esses esforços tendem a deslocar a conexão no sentido oposto ao escoamento resultante.

Em muitos projetos, blocos de ancoragem em concreto são utilizados para resistir a essas forças. A junta travada pode ser preferível quando o bloco é inviável, quando há limitação de espaço, quando se busca reduzir interferências civis ou quando o prazo de obra exige uma solução com menor dependência de cura do concreto. Isso não elimina a necessidade de cálculo: altera a forma como o esforço será distribuído ao longo da tubulação.

Ela também é indicada em travessias, trechos com elevada inclinação, áreas sujeitas a vibração, proximidades de válvulas e equipamentos, linhas com possibilidade de transientes hidráulicos e segmentos em que a escavação futura para manutenção seria especialmente crítica. Em redes de combate a incêndio, por exemplo, a confiabilidade do trecho deve considerar tanto a pressão estática quanto as condições de operação durante partida ou parada de bombas.

Outro caso relevante é a execução em solos de baixa capacidade de suporte. Quando o terreno não oferece condição segura para receber um bloco de ancoragem de dimensões compatíveis com o empuxo calculado, o travamento pode distribuir a carga por um comprimento maior de tubulação. Ainda assim, a decisão deve levar em conta a interação tubo-solo e a condição real de instalação, não apenas dados genéricos de sondagem.

Situações em que o travamento merece atenção especial

A junta travada tende a agregar valor técnico quando a rede apresenta pressão elevada, grandes diâmetros, mudanças frequentes de direção, restrições de faixa ou exigência de continuidade operacional. Também deve ser avaliada quando o projeto prevê instalação por métodos não convencionais, como travessias em camisa, escavação limitada ou trechos em que não há espaço para executar e inspecionar adequadamente estruturas de concreto.

Em linhas aéreas ou aparentes, a lógica de contenção é diferente, pois suportes, guias, ancoragens e dilatação térmica ganham maior relevância. Portanto, o fato de uma junta ser travada não resolve, por si só, todas as exigências de suporte da tubulação. Para uma rede enterrada, o dimensionamento deve estar integrado ao perfil da vala, ao reaterro e às condições operacionais previstas.

Junta travada ou bloco de ancoragem?

A comparação não deve ser tratada como uma escolha entre uma solução certa e outra errada. Blocos de ancoragem são amplamente empregados e podem ser tecnicamente adequados quando o solo tem capacidade compatível, há espaço para sua execução e o projeto admite os requisitos civis envolvidos. Já a junta travada oferece maior flexibilidade em situações nas quais o concreto representa uma limitação construtiva ou operacional.

O bloco concentra a reação em um ponto e depende do contato eficiente com o terreno não revolvido. A junta travada transfere os esforços por diversos tubos, utilizando o atrito e a interação com o solo ao longo de um trecho calculado. Em terrenos com características heterogêneas, essa diferença deve ser analisada com cuidado.

Também existe uma consequência prática importante: o uso de bloco pode restringir movimentos locais e exigir atenção especial em intervenções futuras. A solução travada, por sua vez, demanda controle rigoroso do número de juntas envolvidas, do sentido de montagem, do torque quando aplicável e do comprimento efetivamente travado. Uma instalação fora da sequência prevista pode reduzir a capacidade do sistema.

Como dimensionar o trecho travado

O ponto de partida é determinar o empuxo em cada conexão crítica. Esse esforço é função da pressão de projeto, da área interna e do ângulo ou da configuração da peça. Curvas de maior deflexão, tês e tampões geralmente exigem atenção prioritária, mas válvulas de fechamento e transientes também podem modificar o cenário de carregamento.

Depois, define-se a capacidade de resistência disponibilizada pelo conjunto. Entram nessa etapa a classe dos tubos, a capacidade do sistema de junta, o diâmetro, a pressão admissível, a geometria da rede, o tipo de solo, a profundidade de assentamento, a compactação do reaterro e o atrito mobilizável. O resultado não é apenas a decisão de travar ou não: é a definição de quantas juntas devem ser travadas em cada lado da conexão.

O cálculo deve considerar a condição mais severa de operação razoavelmente prevista. Em uma linha de recalque, por exemplo, parar uma bomba ou fechar uma válvula de maneira inadequada pode gerar sobrepressões superiores à pressão em regime permanente. Se o projeto considera somente a pressão nominal estática, há risco de subdimensionar o sistema de contenção.

A compatibilidade entre componentes merece a mesma atenção. Tubos, conexões, anéis de vedação, mecanismos de travamento e eventuais adaptadores devem pertencer a uma solução tecnicamente validada para a aplicação. Misturar componentes sem validação de desempenho pode afetar estanqueidade, resistência axial e comportamento sob pressão.

Cuidados na instalação enterrada

A capacidade de uma junta travada depende tanto da especificação quanto da montagem. A vala deve ter largura que permita o posicionamento correto dos componentes e a execução do reaterro lateral. O fundo precisa estar regularizado, sem pontos de apoio concentrado que induzam tensões indevidas no tubo ou na bolsa.

O instalador deve conferir limpeza das superfícies de junta, posicionamento do anel de vedação, inserção na profundidade indicada e orientação correta dos elementos de travamento. Quando houver parafusos ou dispositivos de aperto, o torque deve seguir o procedimento definido para o sistema. Aperto irregular, excesso de torque ou montagem com desalinhamento pode comprometer o desempenho da união.

O reaterro inicial é parte essencial da solução. Materiais adequados, lançamento em camadas e compactação controlada garantem apoio lateral e favorecem a transferência de esforços ao solo. Não é recomendável considerar que o simples peso do aterro sobre o tubo substituirá uma instalação bem executada.

Antes da entrada em operação, os ensaios de estanqueidade e pressão devem seguir o procedimento do empreendimento e as recomendações técnicas aplicáveis. Registros de montagem, rastreabilidade dos materiais e inspeções em campo ajudam a assegurar que o trecho executado corresponda ao trecho dimensionado.

Erros que comprometem a decisão

Um erro frequente é especificar junta travada em toda a rede sem avaliar a necessidade real. Isso pode elevar custos e dificultar intervenções, sem ganho proporcional de desempenho. O oposto também é arriscado: utilizar juntas não travadas em conexões submetidas a empuxos e presumir que o reaterro resolverá a contenção.

Outro equívoco é copiar o comprimento travado de um projeto anterior. Duas redes com o mesmo diâmetro podem exigir soluções diferentes por causa da pressão, do solo, da profundidade, do traçado ou do regime hidráulico. O trecho de ancoragem precisa ser definido para as condições da obra em questão.

Por fim, vale evitar a visão de que a junta travada corrige problemas de projeto hidráulico. Ela contém esforços mecânicos, mas não substitui a análise de golpe de aríete, o posicionamento adequado de válvulas, a definição de ventosas ou a estratégia de operação de bombas.

A escolha entre juntas elásticas, juntas travadas e blocos de ancoragem deve nascer do projeto executivo e chegar ao campo com critérios claros de instalação. Para obras industriais de alta exigência, essa integração entre especificação, fornecimento e execução é o que transforma um componente de tubulação em uma solução confiável para a operação.
