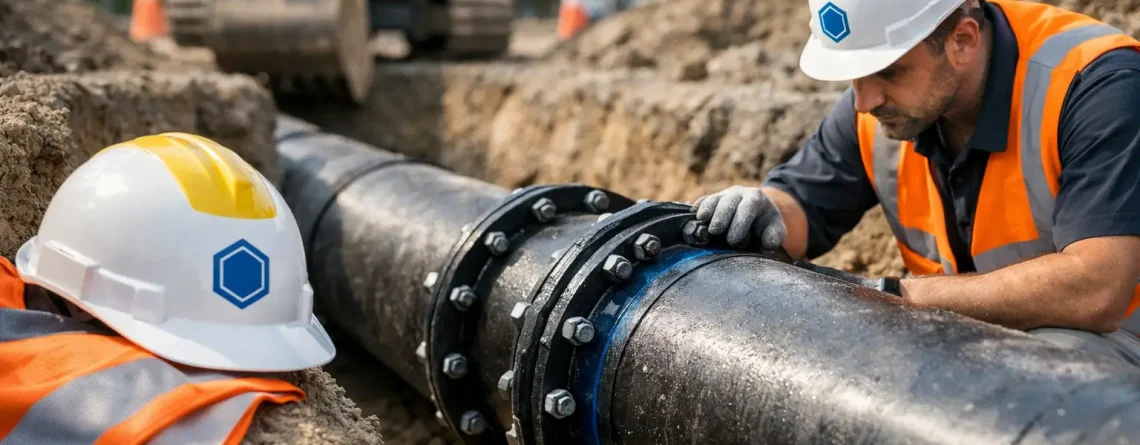

Como aplicar ferro dúctil enterrado com segurança

Uma rede enterrada falha muito antes de entrar em operação quando a escolha do tubo é tratada apenas como uma decisão de diâmetro e preço. Saber como aplicar ferro dúctil enterrado exige avaliar o sistema completo: fluido, pressão, condições do solo, cargas externas, conexões, método construtivo e rotina de manutenção. Em adutoras, emissários, linhas industriais e redes de combate a incêndio, cada uma dessas variáveis interfere diretamente na segurança e na vida útil da instalação.

O ferro fundido dúctil é amplamente utilizado em infraestruturas críticas por combinar resistência mecânica, capacidade de suportar esforços externos e desempenho confiável em redes pressurizadas. Mas o material não elimina a necessidade de engenharia. Uma aplicação adequada começa na especificação e se confirma em campo, durante a execução de cada trecho.

Como aplicar ferro dúctil enterrado: comece pelo projeto

A primeira definição deve ser a função da tubulação. Redes de água bruta, água industrial, água de processo, efluentes e combate a incêndio podem exigir configurações diferentes, mesmo quando apresentam diâmetros semelhantes. Pressão de operação, transientes hidráulicos, temperatura, composição do fluido e exigências de disponibilidade devem orientar a seleção do tubo, do revestimento interno, da proteção externa e das juntas.

A classe de pressão não deve ser escolhida somente pela pressão estática. Golpes de aríete, partidas e paradas de bombas, manobras de válvulas e variações operacionais podem produzir picos relevantes. O dimensionamento precisa considerar esses eventos e verificar a compatibilidade entre tubos, conexões, válvulas e demais componentes da linha. Uma rede é tão confiável quanto o seu ponto mais vulnerável.

Também é necessário definir o traçado com base nas interferências existentes, nos cruzamentos, nas mudanças de direção e nos pontos de operação. Curvas, derivações, reduções e válvulas geram esforços que precisam ser absorvidos por blocos de ancoragem, juntas travadas ou soluções equivalentes previstas no projeto. Não é recomendável transferir essa decisão integralmente para a frente de obra, onde limitações de espaço e prazo tendem a induzir adaptações inadequadas.

Solo, profundidade e cargas externas

A condição geotécnica é parte da especificação. O comportamento da vala, a capacidade de suporte do solo, a presença de lençol freático, o risco de recalque e a agressividade química do ambiente influenciam tanto o assentamento quanto a proteção anticorrosiva da tubulação.

A profundidade de enterramento deve proteger a linha contra cargas de tráfego, ações mecânicas e interferências futuras, sem criar uma condição de instalação que inviabilize inspeções, derivações ou manutenção. Em travessias sob vias internas, áreas de movimentação de equipamentos pesados e corredores industriais, a análise de carga deve ser tratada com atenção especial. A resistência do tubo trabalha em conjunto com o apoio lateral do solo compactado, não de forma isolada.

Quando o solo apresentar características agressivas, como baixa resistividade, umidade elevada, presença de sais ou contaminação, a avaliação de proteção externa se torna indispensável. Dependendo do diagnóstico, podem ser previstos revestimentos complementares, proteção por manga de polietileno ou outras medidas compatíveis com a condição local e com as diretrizes do fabricante. Aplicar uma solução padrão em todos os terrenos é um erro recorrente e evitável.

Preparação da vala e assentamento correto

A vala deve apresentar largura suficiente para permitir a montagem das juntas, a compactação lateral e a atuação segura da equipe. Espaço insuficiente nas laterais compromete a qualidade do reaterro e pode dificultar a inspeção de componentes críticos, especialmente em conexões, válvulas e mudanças de direção.

O fundo da vala precisa estar regularizado e livre de materiais que possam causar pontos de concentração de tensão no tubo. Rochas, concreto residual, entulho e elementos pontiagudos devem ser removidos. Quando o terreno natural não oferece apoio uniforme, deve-se executar uma camada de berço com material selecionado, conforme a necessidade indicada no projeto.

O assentamento deve respeitar o sentido de montagem definido para o tipo de junta. Antes de inserir a ponta do tubo na bolsa, é necessário limpar cuidadosamente as superfícies de contato, verificar o alojamento do anel de borracha e aplicar o lubrificante recomendado. Areia, barro, partículas metálicas ou deformações no anel podem prejudicar a estanqueidade e gerar vazamentos que só se tornam aparentes depois do reaterro.

A montagem mecânica deve ser feita com equipamentos e procedimentos que mantenham o alinhamento do tubo. Forçar a junta por meio de impactos inadequados pode danificar o revestimento, deslocar o anel ou causar desalinhamento. Em campo, a verificação da posição da junta e da inserção correta deve ocorrer antes da liberação para o reaterro.

Conexões, válvulas e pontos de esforço

Conexões em ferro fundido dúctil exigem o mesmo nível de cuidado aplicado aos tubos. Tês, curvas, flanges, reduções e registros alteram a distribuição de esforços e devem obedecer ao arranjo hidráulico e mecânico previsto. A escolha entre ancoragem em concreto e sistemas de junta travada depende da geometria da rede, da pressão, do solo, das limitações de obra e da necessidade de desmontagem futura.

Válvulas de bloqueio, ventosas, descargas e instrumentos devem ficar acessíveis para operação e manutenção. Uma linha enterrada tecnicamente correta não é apenas aquela que resiste à pressão: é aquela que permite isolar trechos, eliminar ar, realizar drenagens e responder a ocorrências sem intervenções desproporcionais.

Em redes de combate a incêndio, a organização dos ramais, a setorização e a posição dos dispositivos de controle precisam seguir o projeto de proteção da planta. A compatibilidade entre a tubulação enterrada e os componentes instalados em superfície evita restrições de operação e simplifica os testes de comissionamento.

Reaterro e compactação: onde a execução define o desempenho

O reaterro inicial é uma etapa determinante para o comportamento estrutural da linha. O material selecionado deve envolver a geratriz inferior e as laterais do tubo de forma uniforme, eliminando vazios. A compactação lateral é especialmente relevante porque fornece apoio à tubulação diante das cargas externas.

A execução em camadas controladas reduz o risco de recalques e deslocamentos. Equipamentos de compactação pesados não devem atuar diretamente sobre o tubo antes que exista cobertura suficiente, conforme os critérios do projeto e do procedimento executivo. Essa precaução é ainda mais relevante em áreas sujeitas ao tráfego de caminhões, empilhadeiras, máquinas de mineração ou equipamentos de grande porte.

O reaterro final pode utilizar o material escavado apenas quando ele atender às condições previstas. Solos com blocos, resíduos, matéria orgânica ou umidade inadequada podem comprometer a compactação. Registrar o controle de densidade, quando aplicável, é uma prática que protege a qualidade da obra e oferece rastreabilidade para a fase operacional.

Testes, inspeção e documentação da rede

Após a montagem e antes da entrada em serviço, a tubulação deve passar pelos testes definidos em projeto e pelas recomendações aplicáveis ao sistema. Em linhas pressurizadas, o ensaio hidrostático verifica a estanqueidade e o comportamento da rede sob pressão. A preparação para esse teste inclui enchimento controlado, retirada de ar e estabilização adequada, evitando resultados inconclusivos.

A inspeção deve abranger juntas, flanges, válvulas, ancoragens, revestimentos danificados durante a obra e condições de acesso aos dispositivos operacionais. Não basta aprovar o teste de pressão se uma válvula estiver inacessível, se uma descarga não puder ser acionada ou se um ponto de alto risco não tiver sido corretamente identificado.

A documentação final deve reunir o traçado executado, cotas, materiais instalados, classes dos componentes, certificados, registros de testes e alterações ocorridas em campo. Esse conjunto reduz o tempo de resposta em futuras intervenções e melhora a gestão de ativos da planta.

A Ductil Pipe atua de forma consultiva na especificação de tubos, conexões, válvulas e aparelhos em ferro fundido para obras industriais. O suporte técnico desde a definição da solução até a execução ajuda a alinhar o fornecimento às condições reais da instalação, evitando incompatibilidades entre projeto, material e campo.

Uma rede enterrada bem aplicada não chama atenção durante a operação porque permanece estável, estanque e disponível. Esse resultado começa com decisões técnicas tomadas antes da abertura da vala e se consolida com controle de montagem em cada junta instalada.
