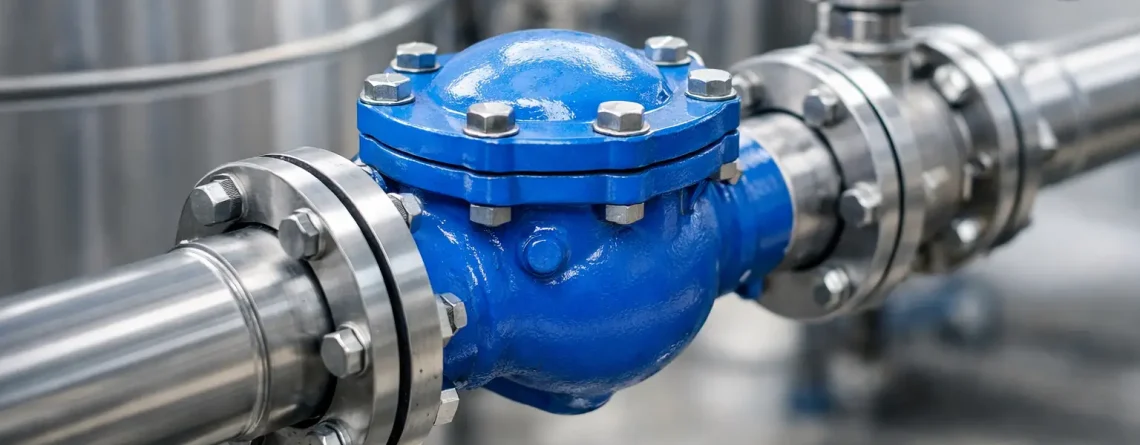

Quando usar válvula de retenção na linha

Uma bomba que desarma sem aviso, uma coluna de água que retorna para a linha ou um transiente que compromete equipamentos são situações em que a dúvida sobre quando usar válvula de retenção deixa de ser conceitual e passa a ser decisiva para a integridade do sistema. Em projetos industriais, adutoras, emissários e redes de combate a incêndio, esse componente cumpre uma função simples na teoria e crítica na prática: impedir o refluxo do fluido quando o escoamento tende a inverter.

A decisão, porém, não deve ser tratada como padrão automático. Nem toda linha precisa de válvula de retenção, e nem toda retenção resolve o problema apenas por estar instalada. O ponto central é entender o comportamento hidráulico da operação, a posição do equipamento no arranjo e os riscos associados a retorno de fluxo, perda de carga adicional, golpe de aríete e manutenção.

Quando usar válvula de retenção em sistemas industriais

A aplicação mais clássica ocorre na descarga de bombas. Quando o conjunto motobomba é desligado, seja de forma programada ou por queda de energia, a tendência em muitos sistemas é o retorno do fluido pela tubulação. Esse refluxo pode fazer o rotor girar no sentido inverso, gerar esforços indevidos, provocar impacto no fechamento e antecipar falhas mecânicas. Nesse cenário, a válvula de retenção atua como proteção do conjunto e da linha.

Também é comum seu uso em linhas com desnível geométrico relevante. Quando existe coluna líquida elevada a jusante, o peso dessa massa pode induzir retorno para montante no momento em que a energia de bombeamento é interrompida. Em adutoras longas, recalques para reservatórios elevados e sistemas com trechos ascendentes ou descendentes significativos, a retenção ajuda a controlar esse comportamento.

Outro caso típico aparece em sistemas com bombas em paralelo. Sem retenção adequada em cada ramal, uma bomba em operação pode empurrar fluido para o circuito de uma bomba parada, criando recirculação indesejada, aquecimento, vibração e perda de eficiência. Aqui, a válvula não protege apenas contra refluxo geral da linha, mas contra interferência entre equipamentos.

Nas redes de combate a incêndio, a retenção costuma ser especificada para preservar o sentido de fluxo, proteger conjuntos de bombeamento e evitar retorno em pontos críticos da instalação. Como se trata de infraestrutura de segurança, a escolha do tipo construtivo, da perda de carga e do comportamento de fechamento precisa ser particularmente criteriosa.

Quando a válvula de retenção é necessária de fato

A pergunta correta não é apenas quando usar válvula de retenção, mas qual risco existe se ela não for instalada. Se a inversão de fluxo puder causar dano ao equipamento, contaminação cruzada, instabilidade operacional ou perda de disponibilidade, a retenção deixa de ser acessória e passa a ser requisito funcional.

Isso vale, por exemplo, em emissários e linhas de processo onde o retorno do fluido compromete a operação a montante. Vale também em sistemas com pressão variável, em que uma queda momentânea pode permitir reversão do escoamento. Em alguns arranjos, a retenção evita esvaziamento de trechos da linha, entrada de ar e partidas subsequentes mais severas.

Por outro lado, existem situações em que a instalação automática da válvula gera mais problema do que solução. Se o sistema é muito sensível a perda de carga, se a velocidade de escoamento é baixa demais para manter a obturação estável ou se o transiente hidráulico não foi estudado, a válvula pode bater, vibrar ou fechar de forma inadequada. Isso mostra por que especificação hidráulica e tipo de equipamento precisam caminhar juntos.

O que avaliar antes de especificar

A primeira análise deve considerar o regime de operação. Linhas com funcionamento contínuo, partidas e paradas frequentes ou variações bruscas de vazão exigem leituras diferentes. Uma retenção que trabalha bem em vazão estável pode ter desempenho insatisfatório em regime intermitente.

Em seguida, é necessário observar a posição de montagem. Instalação horizontal, vertical ascendente ou vertical descendente altera diretamente o comportamento do obturador e pode limitar o tipo de válvula aplicável. Nem todo modelo aceita qualquer orientação sem comprometer vedação, fechamento ou durabilidade.

A velocidade do fluido é outro fator decisivo. Velocidades muito baixas podem impedir a abertura plena e favorecer trepidação. Velocidades elevadas aumentam o impacto de fechamento e a severidade do transiente. Em linhas críticas, isso deve ser confrontado com estudos hidráulicos mais completos, especialmente quando há grande comprimento de tubulação, desnível ou manobras rápidas.

Material, classe de pressão, temperatura e natureza do fluido completam o quadro. Em utilidades industriais e infraestrutura pesada, a compatibilidade entre válvula, conexões e tubulação influencia não apenas a vida útil, mas a confiabilidade do conjunto. Em soluções em ferro fundido, por exemplo, a adequação de aplicação precisa considerar ambiente, condição operacional e exigência de manutenção.

Tipos de válvula de retenção e onde cada um faz sentido

A válvula de retenção portinhola é bastante conhecida e amplamente aplicada em redes de água e utilidades. Seu uso pode ser adequado em diâmetros maiores e em sistemas onde a perda de carga precisa ser controlada. Ainda assim, o fechamento pode ser mais sensível ao retorno do fluxo e ao comportamento transitório da linha.

Os modelos de disco ou mola tendem a responder com mais rapidez e podem ser interessantes quando se busca fechamento mais curto, com menor percurso do obturador. Em contrapartida, a seleção precisa observar a perda de carga adicional e a adequação ao fluido transportado.

Já as retenções de dupla portinhola são frequentemente consideradas em aplicações com espaço restrito e necessidade de montagem entre flanges. Em muitos casos, oferecem solução compacta, mas a avaliação deve incluir manutenção, acesso e desempenho real da linha, não apenas conveniência dimensional.

Ou seja, não existe um tipo universalmente melhor. Existe o mais adequado para determinada condição hidráulica, mecânica e operacional.

Erros comuns na aplicação

Um erro recorrente é especificar a válvula apenas pelo diâmetro nominal da tubulação. Embora o DN seja uma referência básica, a seleção correta depende de vazão, pressão, velocidade, orientação de instalação e resposta dinâmica. Duas linhas com o mesmo diâmetro podem exigir soluções completamente diferentes.

Outro equívoco é posicionar a retenção sem respeitar trechos mínimos, interferências de acessórios ou proximidade com bombas e curvas. Turbulência excessiva na entrada da válvula pode prejudicar o funcionamento e reduzir a vida útil. O arranjo da linha importa tanto quanto o componente escolhido.

Também merece atenção a expectativa de que a retenção elimine sozinha o golpe de aríete. Em alguns sistemas, ela ajuda a mitigar o problema. Em outros, se mal selecionada, pode agravar o transiente. Dependendo do perfil da instalação, pode ser necessário combinar retenção com outros dispositivos e estratégias de proteção.

Em quais aplicações o cuidado deve ser maior

Em adutoras extensas, o risco maior costuma estar na energia acumulada da coluna líquida e na forma como o sistema reage a desligamentos. Nesses casos, a válvula de retenção deve ser vista como parte da solução hidráulica, e não como item isolado de catálogo.

Em emissários, além do refluxo, entram em cena as características do fluido e a necessidade de preservar confiabilidade operacional em ambientes severos. Já em redes de combate a incêndio, o componente precisa responder com previsibilidade, baixa probabilidade de travamento e compatibilidade com a lógica de operação do sistema.

Em ambientes industriais com alta criticidade, como mineração, energia, siderurgia, petroquímica, celulose e óleo e gás, a consequência de uma escolha inadequada vai além da troca de peça. Pode significar parada, retrabalho, perda de disponibilidade e exposição do projeto a riscos que poderiam ser evitados ainda na especificação.

Como decidir com mais segurança

A melhor decisão nasce da combinação entre hidráulica do sistema, arranjo físico da linha e exigência operacional. Perguntas simples ajudam a estruturar a análise: existe possibilidade real de refluxo, o retorno pode danificar bomba ou processo, a parada é brusca ou gradual, a linha tem grande comprimento, desnível ou múltiplas bombas, o fluido impõe restrições de material ou manutenção?

Quando essas respostas são tratadas com profundidade, a seleção da válvula de retenção deixa de ser uma compra reativa e passa a integrar a confiabilidade do projeto. Esse é o ponto em que o suporte técnico faz diferença, principalmente em obras e instalações de maior porte, onde o custo de especificar errado costuma ser muito superior ao custo do componente.

Na prática, saber quando usar válvula de retenção é reconhecer que o retorno de fluxo raramente é um detalhe pequeno. Em sistemas críticos, ele costuma ser um sinal claro de que a linha precisa de controle, proteção e coerência de engenharia. Quando a especificação respeita o comportamento real da operação, a válvula cumpre exatamente o que se espera dela: proteger o sistema sem criar um novo problema no caminho.
