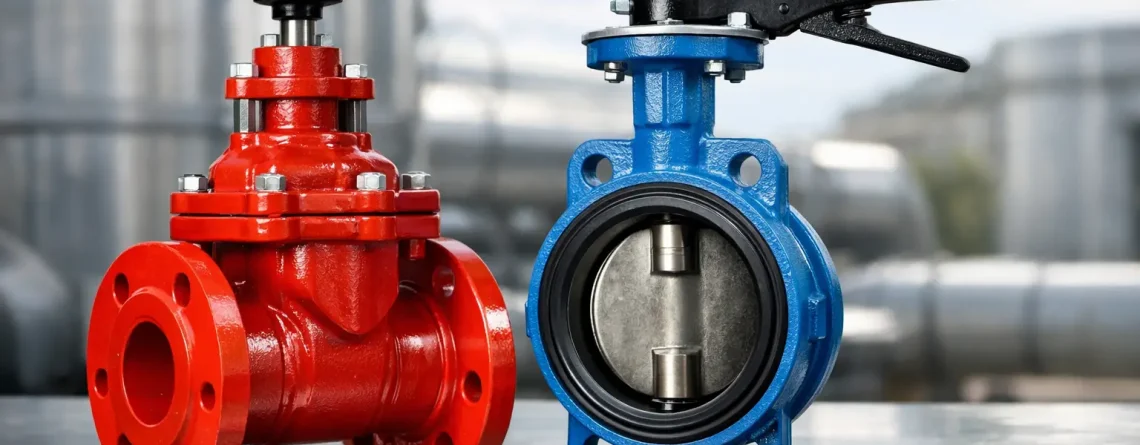

Válvula gaveta ou borboleta: qual usar?

Em uma adutora, em uma linha de utilidades ou em uma rede de combate a incêndio, a escolha entre válvula gaveta ou borboleta afeta operação, manutenção, perda de carga e até a confiabilidade do sistema ao longo da obra. Não é uma decisão de catálogo apenas. É uma definição de aplicação, regime de manobra, espaço disponível e requisito de desempenho.

Quando essa comparação é tratada de forma simplificada, o risco aparece mais adiante – na partida da linha, na dificuldade de manobra, no custo de adequação em campo ou na necessidade de intervenção precoce. Por isso, o ponto correto não é perguntar qual é melhor em termos absolutos, mas qual atende melhor às condições reais do projeto.

Válvula gaveta ou borboleta: onde está a diferença prática

A válvula gaveta trabalha com um obturador que se desloca linearmente para abrir ou fechar a passagem. Em operação totalmente aberta, ela tende a oferecer passagem mais livre do fluido, com interferência reduzida no escoamento. Por isso, é tradicionalmente especificada em linhas em que a válvula permanece quase sempre aberta ou fechada, sem uso frequente para regulagem.

A válvula borboleta opera com um disco rotativo no interior da passagem. O acionamento costuma ser mais rápido, o envelope de instalação é mais compacto e o peso tende a ser menor, especialmente em diâmetros elevados. Em contrapartida, o disco permanece na seção de escoamento mesmo quando aberto, o que precisa ser considerado na análise hidráulica e na adequação ao serviço.

Na prática, essa diferença construtiva muda a forma como cada solução responde em campo. A gaveta costuma ser associada a bloqueio com mínima obstrução quando totalmente aberta. A borboleta, por sua vez, costuma trazer vantagens de compacidade, simplicidade de manobra e racionalização de montagem em várias aplicações industriais.

Quando a válvula gaveta faz mais sentido

A válvula gaveta é uma escolha recorrente quando o objetivo principal é bloqueio de linha e quando se deseja reduzir restrições à passagem do fluido na condição totalmente aberta. Isso é especialmente relevante em sistemas de transporte de água, adução e outras linhas em que a perda de carga precisa ser observada com atenção.

Outro ponto importante é o comportamento operacional. A gaveta não é a melhor alternativa para estrangulamento ou controle intermediário contínuo. Seu uso é mais adequado para posições de aberto ou fechado, evitando regimes em que o obturador permaneça parcialmente exposto ao fluxo por longos períodos, o que pode acelerar desgaste e comprometer a vida útil dependendo do serviço.

Também é preciso considerar o espaço para manobra e o tempo de acionamento. Em diâmetros grandes, a operação pode exigir mais voltas, além de uma solução de acionamento compatível com a criticidade da linha. Em projetos com restrição de altura ou casas de válvulas compactas, esse fator pode pesar na decisão.

Quando a válvula borboleta ganha vantagem

A válvula borboleta costuma se destacar em instalações com limitação de espaço, necessidade de operação mais ágil e busca por solução mais leve em grandes diâmetros. Em obras industriais, isso pode representar ganho concreto na montagem, no suporte da linha e no acesso para manutenção.

Em redes de utilidades e sistemas de combate a incêndio, por exemplo, a borboleta pode ser bastante competitiva quando a especificação considera classe de pressão, tipo de vedação, material do corpo e compatibilidade com o fluido. O acionamento por alavanca, redutor ou atuador também amplia sua flexibilidade conforme o regime operacional previsto.

O ponto de atenção está no fato de que o disco permanece no fluxo. Dependendo da velocidade, da sensibilidade hidráulica do sistema e da natureza do fluido, isso pode ser aceitável ou pode exigir uma análise mais criteriosa. Em outras palavras, a borboleta não substitui a gaveta automaticamente. Ela atende muito bem em vários cenários, mas precisa estar tecnicamente alinhada ao serviço.

Perda de carga, vedação e regime de operação

Esse é um dos trechos em que a escolha entre válvula gaveta ou borboleta costuma ser decidida de forma mais técnica. Se a linha exige passagem mais desobstruída quando aberta, a gaveta tende a ser bem posicionada. Se o projeto prioriza compacidade, rapidez de manobra e otimização construtiva, a borboleta pode oferecer melhor equilíbrio.

Quanto à vedação, não basta olhar apenas o tipo da válvula. É necessário verificar classe de pressão, configuração de sede, material de vedação, temperatura de operação, frequência de manobras e eventual presença de sólidos ou características específicas do fluido. Uma válvula bem selecionada em papel, mas inadequada ao serviço real, pode apresentar falhas prematuras mesmo quando instalada corretamente.

O regime de operação também separa decisões bem feitas de escolhas genéricas. Se a válvula ficará a maior parte do tempo isolando trechos e será acionada pontualmente, a lógica de seleção é uma. Se haverá manobras mais frequentes, necessidade de resposta rápida ou integração com automação, a análise muda. O mesmo vale para linhas enterradas, câmaras com acesso restrito e trechos de difícil intervenção.

Espaço de instalação e impacto na obra

Em projetos industriais, a válvula não é escolhida isoladamente. Ela afeta flanges, suportação, envelope civil, acesso de manutenção e até a logística de montagem. Em diâmetros maiores, diferenças de peso e dimensões entre gaveta e borboleta deixam de ser detalhe e passam a interferir diretamente no planejamento executivo.

A válvula gaveta pode demandar mais espaço vertical e uma condição de acesso compatível com o seu acionamento. Já a borboleta tende a favorecer arranjos mais compactos. Em casas de bombas, galerias técnicas e linhas com interferências construtivas, isso pode ser decisivo.

Outro aspecto é o tempo de instalação. Soluções mais compactas e leves frequentemente reduzem complexidade de içamento e ajustes em campo. Ainda assim, essa vantagem só se confirma quando a válvula escolhida mantém aderência total aos requisitos hidráulicos e operacionais do sistema.

Materiais e compatibilidade com infraestrutura crítica

Em segmentos como mineração, energia, petroquímica, siderurgia e celulose, a escolha da válvula precisa considerar mais do que geometria e acionamento. Material do corpo, revestimento, proteção anticorrosiva, padrão construtivo e compatibilidade com a tubulação são fatores determinantes.

Em sistemas com componentes em ferro fundido, por exemplo, a coerência entre válvulas, conexões e tubulações ajuda a preservar desempenho e confiabilidade ao longo do ciclo do projeto. Isso vale especialmente em linhas de grande responsabilidade operacional, nas quais a seleção inadequada de um único item pode gerar impacto desproporcional na obra e na operação.

É por isso que a especificação não deve ficar limitada a uma comparação superficial entre dois modelos. O correto é enquadrar a válvula dentro da realidade do sistema, observando pressão, fluido, ambiente de instalação, criticidade da linha e estratégia de manutenção.

Como decidir entre válvula gaveta ou borboleta

A pergunta certa não é qual tecnologia substitui a outra, mas qual delas responde melhor ao conjunto da aplicação. Se a prioridade é bloqueio com mínima interferência na passagem quando aberta, a gaveta tende a ser uma candidata natural. Se o projeto exige compacidade, menor peso, agilidade de manobra e boa adaptação em grandes diâmetros, a borboleta pode ser mais eficiente.

Mas existem zonas cinzentas. Em algumas linhas, ambas podem funcionar tecnicamente, e a decisão passa a depender de filosofia operacional, padrão do cliente, disponibilidade de acionamento, custo total instalado e estratégia de manutenção futura. Nesses casos, a avaliação consultiva faz diferença porque evita especificação por hábito ou por preço isolado.

Uma análise consistente normalmente considera cinco pontos: função da válvula na linha, comportamento hidráulico esperado, frequência de operação, restrições físicas de instalação e requisitos de confiabilidade ao longo da vida útil. Quando esses critérios são bem alinhados, a escolha deixa de ser uma dúvida genérica e passa a ser uma decisão de engenharia.

O erro mais comum nessa escolha

O erro mais recorrente é tratar gaveta e borboleta como equivalentes universais. Elas não são. Podem competir em várias aplicações, mas respondem de formas diferentes a perda de carga, manobra, ocupação de espaço e condição de serviço.

Outro problema frequente é especificar sem considerar a fase de execução. Uma válvula tecnicamente aceitável pode se tornar inadequada se dificultar montagem, acesso ou operação em campo. Em obras industriais, esse desalinhamento custa tempo, retrabalho e exposição desnecessária a risco operacional.

Por isso, a melhor decisão costuma nascer de uma leitura completa da linha e não apenas da ficha técnica isolada. É nesse ponto que o suporte técnico ao longo do projeto agrega valor real, desde a especificação até a implantação.

Em infraestrutura crítica, a válvula certa não é a mais conhecida nem a mais econômica na comparação inicial. É a que se comporta bem dentro do sistema, preserva a operação e reduz incertezas quando a obra sai do papel e entra em funcionamento.
