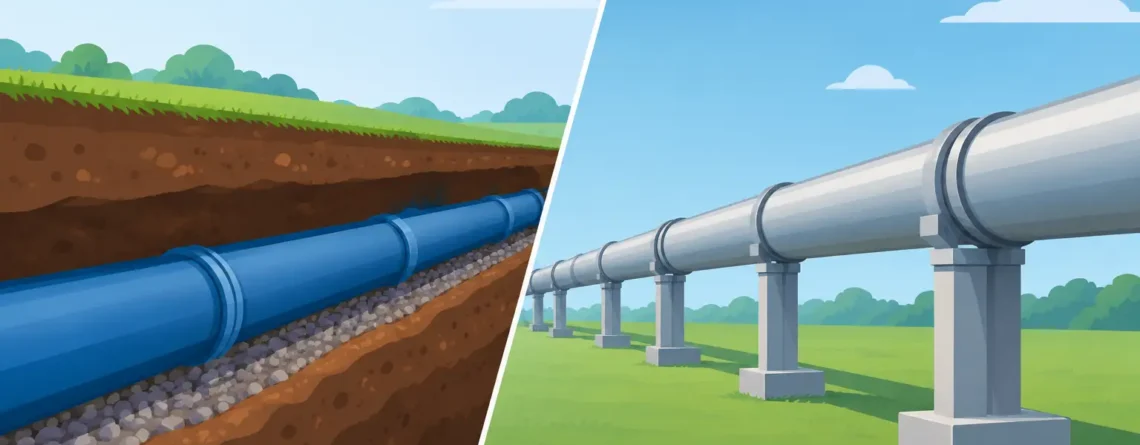

Tubulação enterrada versus aérea: qual escolher?

A decisão entre tubulação enterrada versus aérea não deve ser tratada apenas como uma escolha de traçado. Ela influencia a segurança da operação, o prazo de implantação, o acesso à manutenção, a proteção mecânica da rede e o custo total ao longo de décadas. Em sistemas de água industrial, combate a incêndio, adução e efluentes, uma solução aparentemente econômica na obra pode gerar restrições relevantes durante a operação.

A definição adequada começa pela função da linha, pelas condições do terreno e pelas interferências existentes. Também exige avaliar pressão de serviço, transientes hidráulicos, possibilidade de inspeção, acessos futuros e criticidade da continuidade operacional. Não existe uma resposta universal: há trechos em que o enterramento é tecnicamente mais indicado e outros em que a instalação aérea oferece ganhos claros de controle e manutenção.

O que muda entre tubulação enterrada e aérea

Na instalação enterrada, a tubulação é assentada em vala, sobre uma base preparada e com reaterro executado de acordo com o projeto. O solo passa a participar do comportamento estrutural do conjunto. Por isso, a qualidade da escavação, da cama de assentamento, do envolvimento lateral e da compactação é tão relevante quanto a seleção do tubo e das conexões.

Na instalação aérea, a linha é apoiada em suportes, pórticos, galerias, pontes de tubulação ou estruturas próprias. Nesse caso, as cargas permanentes, as variações térmicas, os esforços em curvas, derivações e válvulas devem ser transmitidos de forma controlada à estrutura. O projeto precisa prever apoios, ancoragens, guias, travamentos e, quando aplicável, dispositivos para acomodar movimentações.

Em ambos os casos, a tubulação em ferro fundido dúctil pode oferecer desempenho consistente quando especificada com classe de pressão, revestimentos, juntas e acessórios compatíveis com a aplicação. O material, porém, não elimina a necessidade de um projeto executivo criterioso. O desempenho da rede depende da interação entre componentes, montagem e condições reais de operação.

Quando a tubulação enterrada faz mais sentido

O enterramento costuma ser a alternativa preferida quando se busca proteger a linha contra impactos, circulação de veículos, exposição solar, acesso não autorizado e interferências na área operacional. Também reduz a ocupação visual e física em corredores industriais já disputados por equipamentos, vias e estruturas.

Para redes extensas, a solução enterrada pode simplificar o traçado e reduzir a necessidade de estruturas metálicas de suporte. Em linhas de combate a incêndio, por exemplo, manter a rede protegida sob o solo pode ser uma decisão funcional quando o projeto prevê pontos de conexão, válvulas de seccionamento e caixas de acesso adequadamente posicionados.

Há, entretanto, uma condição decisiva: o solo precisa ser conhecido. Terrenos com baixa capacidade de suporte, presença de rocha, lençol freático elevado, contaminação, recalques diferenciais ou interferências não mapeadas exigem soluções específicas. A profundidade de cobertura também deve considerar cargas de tráfego, cruzamentos e o risco de escavações futuras.

Pontos críticos no projeto enterrado

Uma rede enterrada tem menor exposição visual, mas não pode se tornar uma infraestrutura esquecida. Registros, ventosas, descargas, juntas especiais e válvulas precisam permanecer acessíveis para inspeção e manobra. A localização deve ser documentada de forma confiável, com cadastro final de obra que permita localizar cada trecho e acessório no futuro.

A proteção contra corrosão externa merece avaliação conforme a agressividade do solo e a presença de correntes dispersas. Revestimentos adequados e soluções complementares podem ser necessários em condições específicas. Da mesma forma, o projeto hidráulico deve prever dispositivos para controlar ar aprisionado, drenagem e variações de pressão.

Outro fator é a execução. Uma tubulação corretamente especificada pode perder desempenho se a vala tiver geometria inadequada, se houver pedras em contato direto com o tubo ou se o reaterro não for compactado de maneira uniforme. O controle de campo deve acompanhar essas etapas, porque correções posteriores são mais caras e invasivas.

Quando a instalação aérea é mais vantajosa

A tubulação aérea é especialmente útil quando a manutenção frequente, a inspeção visual e o acesso rápido são prioridades. Vazamentos, corrosão externa, condições de suportação e intervenções em válvulas ficam mais visíveis. Em áreas com muitas redes existentes, ela também pode evitar escavações de alto risco e conflitos com fundações, galerias ou instalações enterradas.

Em travessias de canais, vias internas ou áreas sujeitas a alagamento, a solução elevada pode reduzir a complexidade civil. Ela também favorece expansões futuras, desde que a estrutura e o corredor sejam projetados com capacidade para novas linhas e acessórios.

O ganho de acessibilidade, no entanto, vem acompanhado de exigências adicionais. Tubulações aéreas estão expostas a intempéries, impactos acidentais, vibração, dilatação térmica e, em determinadas aplicações, ao risco de congelamento ou aquecimento excessivo do fluido. A escolha do revestimento externo e a proteção mecânica devem refletir esse ambiente.

Suportes não são detalhes de montagem

Em uma linha aérea, o espaçamento e a configuração dos suportes interferem diretamente nos esforços sobre tubos, juntas, flanges e equipamentos conectados. Válvulas de grande porte, mudanças de direção e derivações concentram cargas que não devem ser transferidas indevidamente à tubulação ou aos bocais de bombas e reservatórios.

O projeto também precisa distinguir apoios deslizantes, fixos e guias. Essa definição controla o movimento decorrente da temperatura e evita que a linha desenvolva esforços não previstos. Em trechos longos, a análise de flexibilidade pode ser necessária para definir liras, juntas de expansão ou outras alternativas compatíveis com o sistema.

A segurança das pessoas deve entrar na mesma conta. Linhas aéreas precisam respeitar alturas livres, rotas de circulação, áreas de acesso e proteção contra choques mecânicos. Uma rede acessível para manutenção não pode criar obstáculos ou pontos de risco para a operação da planta.

Tubulação enterrada versus aérea: comparação prática

A comparação mais útil não é a de custo inicial isolado. O ponto central é identificar qual alternativa entrega menor risco técnico e operacional durante a vida útil prevista. A tabela resume os critérios que normalmente orientam a decisão.

| Critério | Tubulação enterrada | Tubulação aérea | |—|—|—| | Acesso para inspeção | Depende de caixas, marcos e escavação | Direto, com condições seguras de acesso | | Proteção contra impactos | Alta, quando há cobertura e reaterro corretos | Depende de barreiras, altura e proteção local | | Exposição ambiental | Menor exposição ao clima, maior dependência do solo | Maior exposição ao clima e à atmosfera do local | | Interferências | Pode conflitar com redes e fundações enterradas | Pode conflitar com estruturas e circulação aérea | | Manutenção corretiva | Geralmente mais invasiva | Geralmente mais rápida, se houver acesso | | Investimento civil | Envolve escavação, escoramento e recomposição | Envolve suportes, estruturas e montagem em altura |

Em muitos empreendimentos, a melhor resposta é híbrida. A rede principal pode seguir enterrada nos trechos de pátio e circulação, enquanto conexões em áreas de processo, travessias ou pontos de manutenção permanecem aéreas. Essa combinação reduz interferências e preserva acessibilidade onde ela realmente agrega valor.

Como decidir com base no ciclo de vida

A especificação deve começar com dados objetivos. Pressão nominal, pressão máxima transitória, diâmetro, fluido transportado, temperatura, vazão e regime de operação definem a base hidráulica e mecânica. Em seguida, devem ser levantadas as condições do local: sondagens, topografia, interferências, agressividade ambiental, trânsito de veículos, restrições de montagem e exigências de segurança.

Com essas informações, a equipe de projeto consegue comparar os custos de implantação com os custos esperados de inspeção, acesso, interrupção operacional e reparo. Uma linha enterrada pode demandar maior investimento em investigação de solo e obras civis, mas reduzir riscos de impacto. Uma linha aérea pode exigir uma estrutura mais elaborada, mas diminuir significativamente o tempo necessário para uma intervenção futura.

A compatibilização com os demais sistemas é outro ponto decisivo. Bombas, reservatórios, válvulas, instrumentos e equipamentos de combate a incêndio impõem necessidades de acesso e limites de carga. O traçado não deve ser definido antes dessa leitura integrada. Alterações feitas após a obra civil ou após a fabricação de suportes tendem a aumentar custo e prazo.

Especificação e acompanhamento de obra

A qualidade da solução não se encerra no memorial descritivo. É necessário verificar se os materiais fornecidos correspondem às classes, revestimentos, juntas e acessórios previstos. Na montagem, inspeções devem confirmar alinhamento, aperto de elementos de ligação, posicionamento de suportes, execução de ancoragens e proteção dos revestimentos.

Para redes enterradas, ensaios de estanqueidade, registros de compactação e levantamento final do traçado são documentos operacionais, não apenas entregáveis de obra. Para linhas aéreas, a verificação de suportação, folgas para movimentação, acessibilidade e pintura ou proteção anticorrosiva deve fazer parte da liberação.

A Ductil Pipe atua de forma consultiva na avaliação de soluções em ferro fundido dúctil, apoiando a especificação de tubos, conexões, válvulas e aparelhos para sistemas industriais críticos. Esse acompanhamento técnico é mais efetivo quando começa antes da definição final do traçado, quando ainda é possível corrigir premissas sem impacto significativo no empreendimento.

A escolha correta não está em enterrar ou elevar por padrão. Está em projetar cada trecho para ser seguro, inspecionável e compatível com a realidade da operação que ele deverá sustentar por muitos anos.
