Tipos de conexões para adutoras: como escolher

Em adutoras, a conexão errada quase nunca falha no papel. O problema aparece na montagem, na acomodação da linha, na manutenção futura e, principalmente, na operação sob pressão. Por isso, entender os tipos de conexões para adutoras é uma etapa decisiva para quem especifica, compra ou executa sistemas de transporte de água e fluidos em infraestrutura industrial.

Não existe uma solução única para todo projeto. A escolha depende do material da tubulação, da classe de pressão, das condições de instalação, do tipo de fluido, da necessidade de desmontagem e do comportamento esperado da linha diante de esforços longitudinais, movimentações e eventuais desvios de traçado. Em obras de maior exigência, esse ponto precisa ser tratado como parte da engenharia da confiabilidade, não apenas como item de lista de materiais.

O que define a escolha entre os tipos de conexões para adutoras

Quando se fala em conexão para adutora, não se está falando apenas de unir dois tubos. A conexão também precisa absorver tolerâncias de montagem, permitir mudanças de direção, viabilizar derivações, integrar válvulas e equipamentos e manter a estanqueidade ao longo da vida útil do sistema.

Na prática, a seleção correta passa por alguns fatores técnicos. O primeiro é o regime de operação, com atenção para pressão nominal, transientes hidráulicos e variações de temperatura. O segundo é o método construtivo, já que uma linha enterrada, aérea ou instalada em área industrial congestionada impõe exigências diferentes. O terceiro é o plano de manutenção, porque há casos em que a facilidade de desmontagem pesa tanto quanto a resistência mecânica.

Também é necessário avaliar os esforços atuantes. Em mudanças de direção, reduções, derivações e terminações, a adutora gera empuxos que precisam ser contidos pelo sistema. Dependendo do tipo de junta e da configuração da rede, isso pode exigir ancoragens, blocos de reação ou soluções travadas mecanicamente.

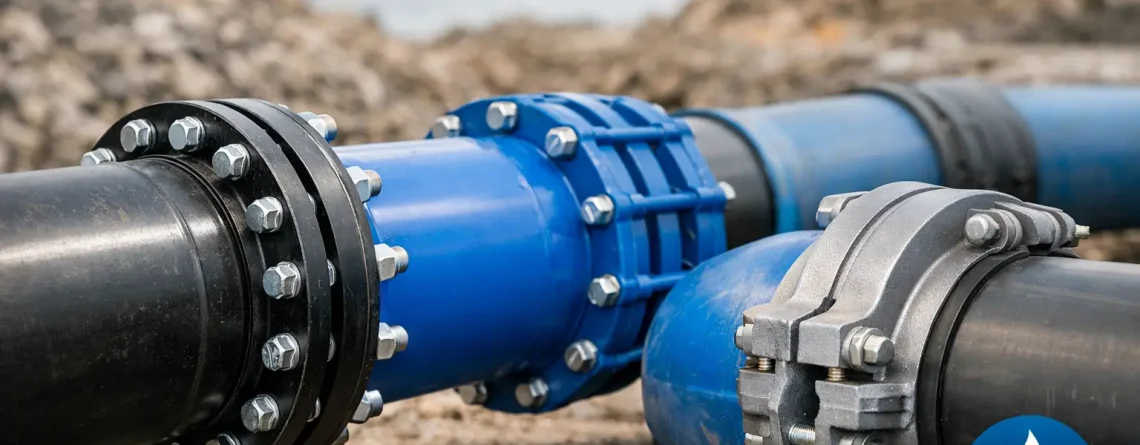

Principais tipos de conexões para adutoras

Entre os tipos de conexões para adutoras, alguns grupos aparecem com mais frequência em projetos com tubulações em ferro fundido e em sistemas industriais que exigem segurança operacional e previsibilidade de desempenho.

Conexões de ponta e bolsa

As conexões ponta e bolsa estão entre as soluções mais tradicionais para linhas pressurizadas. Sua aplicação é comum quando se busca montagem eficiente e bom desempenho de vedação, especialmente em sistemas enterrados.

Nesse arranjo, a extremidade lisa de um componente é inserida na bolsa do outro, com vedação normalmente garantida por anel elastomérico. O conjunto oferece rapidez de instalação e certa flexibilidade angular, o que ajuda na acomodação do traçado e na absorção de pequenas variações geométricas em campo.

O ponto de atenção está no controle dos esforços axiais. Nem toda junta ponta e bolsa é travada. Em trechos com mudanças de direção ou em condições de pressão mais severas, o projeto deve prever contenção adequada dos empuxos.

Conexões flangeadas

As conexões flangeadas são amplamente utilizadas quando o sistema exige desmontagem controlada, integração com válvulas, medidores, bombas e outros equipamentos de processo. Em adutoras industriais, essa solução é bastante valorizada em casas de válvulas, estações elevatórias, travessias especiais e pontos de inspeção.

A principal vantagem é a facilidade de montagem e desmontagem com acesso direto aos parafusos e à junta de vedação. Isso favorece manutenção, substituição de componentes e intervenções futuras sem necessidade de corte da linha.

Em contrapartida, a montagem exige alinhamento mais preciso, torque controlado e atenção ao aperto cruzado. Além disso, em trechos enterrados extensos, o flange nem sempre é a solução mais econômica ou prática. Ele funciona melhor em pontos específicos da linha, onde a acessibilidade e a manutenção justificam sua adoção.

Conexões mecânicas

As conexões mecânicas são bastante úteis quando o projeto demanda versatilidade de montagem ou adaptação entre diferentes materiais e diâmetros externos. Elas aparecem com frequência em ampliações, interligações, substituições parciais e ajustes de campo.

Esse tipo de conexão utiliza elementos de compressão e vedação para unir componentes sem depender necessariamente de solda ou flange convencional. Em muitas situações, reduz o tempo de instalação e simplifica intervenções em trechos já existentes.

O cuidado aqui é não tratar a conexão mecânica como solução universal. Seu desempenho depende da compatibilidade dimensional, da condição superficial dos tubos, da correta montagem e da aderência aos limites de pressão e aplicação definidos em projeto. Em ambiente industrial, onde o erro de especificação costuma custar caro, esses detalhes não podem ser negligenciados.

Conexões travadas

As conexões travadas ganham relevância quando há necessidade de resistir a esforços axiais sem depender exclusivamente de blocos de ancoragem. Elas são indicadas em trechos sujeitos a empuxos significativos, mudanças de direção, áreas com restrição civil ou condições em que a contenção convencional não é desejável.

Esse sistema trabalha com travamento mecânico entre os componentes, mantendo a junta resistente à tendência de separação longitudinal. Em adutoras, isso pode representar ganho importante de segurança e maior previsibilidade em determinados arranjos construtivos.

Ainda assim, a escolha precisa ser validada caso a caso. Nem todo trecho precisa de junta travada, e nem toda junta travada elimina outras exigências estruturais. O comportamento global da linha continua dependendo de cálculo, detalhamento executivo e qualidade de instalação.

Peças de mudança de direção, derivação e transição

Além da forma de união, as adutoras dependem de conexões com funções geométricas e operacionais específicas. Curvas, tês, reduções, cruzetas, adaptadores e peças de transição fazem parte da engenharia da linha e merecem o mesmo rigor de especificação.

As curvas são responsáveis por ajustar o traçado, mas também concentram esforços hidráulicos relevantes. Quanto maior o ângulo e a pressão, maior tende a ser a exigência de contenção. Já os tês e derivações precisam ser analisados não apenas pelo diâmetro, mas também pela distribuição de vazão e pelos efeitos operacionais no sistema principal e no ramal derivado.

As reduções exigem atenção especial ao regime de escoamento. Uma redução mal posicionada ou subdimensionada pode gerar perda de carga adicional, turbulência localizada e impacto no desempenho hidráulico. Em linhas industriais, isso afeta diretamente a operação do conjunto.

As peças de transição, por sua vez, são decisivas quando há interface entre materiais distintos ou entre padrões diferentes de extremidade. Nesses pontos, compatibilidade mecânica e vedação precisam caminhar juntas.

Critérios práticos de especificação

Na fase de especificação, o erro mais comum é escolher a conexão apenas pelo diâmetro nominal. Esse dado é indispensável, mas está longe de ser suficiente. Classe de pressão, tipo de junta, material do corpo, revestimentos, padrão dimensional e condição de instalação precisam ser avaliados em conjunto.

Em linhas enterradas, por exemplo, faz diferença saber se o solo apresenta agressividade, se haverá recalques diferenciais e se o traçado inclui interferências que exigem desvios curtos. Em áreas industriais, também pesa o espaço disponível para montagem, içamento e manutenção.

Outro ponto crítico é a interface com válvulas e equipamentos. Flanges, faces de vedação, furação e comprimento de montagem devem ser compatíveis. Quando isso não é checado com antecedência, a obra perde produtividade e pode exigir adaptações indesejadas em campo.

Também vale observar o ciclo completo do projeto. Uma conexão aparentemente mais econômica na compra pode se tornar mais cara na instalação, na necessidade de contenção civil ou na dificuldade de manutenção futura. Em adutoras de alta responsabilidade operacional, custo inicial isolado raramente é o melhor critério.

Onde os erros costumam acontecer

Boa parte dos problemas com conexões em adutoras nasce antes da instalação. Eles começam em especificações genéricas, ausência de análise dos esforços, incompatibilidade entre acessórios e mudança de escopo sem revisão técnica da lista de materiais.

Outro erro recorrente está na montagem. Junta mal posicionada, aperto fora de sequência, desalinhamento e uso inadequado de componentes de vedação comprometem o desempenho mesmo quando a peça está correta. Por isso, fornecimento técnico e execução precisam estar alinhados.

Em projetos industriais, a pressão por prazo muitas vezes leva a substituições rápidas de itens por alternativas aparentemente equivalentes. Esse tipo de decisão precisa ser tratado com cautela. Equivalência dimensional não garante equivalência de aplicação.

Suporte técnico faz diferença no resultado da obra

Na rotina de campo, escolher entre os tipos de conexões para adutoras envolve mais do que catálogo. Exige leitura do projeto, entendimento da operação e visão das interferências reais da obra. É exatamente nesse ponto que uma atuação consultiva agrega valor, porque antecipa incompatibilidades e reduz desvios durante a implantação.

Para compradores técnicos, projetistas e coordenadores de obra, o ganho está em receber apoio na compatibilização da solução com a exigência do sistema. Para manutenção, o benefício aparece na continuidade operacional e na previsibilidade das intervenções futuras. Em ambos os casos, a especificação correta protege prazo, desempenho e segurança.

A Ductil Pipe atua nesse contexto com foco em tubulações, conexões, válvulas e acessórios em ferro fundido para aplicações críticas, acompanhando o projeto desde a definição técnica até a etapa de execução. Em adutoras, esse apoio técnico-comercial reduz incertezas justamente onde o detalhe construtivo costuma definir o resultado final.

Quando a conexão é bem escolhida, a linha trabalha como previsto e a obra avança com menos ajuste de campo. Esse é o tipo de decisão que não chama atenção quando acerta, mas cobra caro quando é tratada como detalhe.
